Конструкции комбайнов для сбора брусники

Что представляет из себя такой комбайн?

Конструктивно комбайн для сбора брусники представляет собой глубокий ковш, к которому в передней части снизу прикреплен специальный гребень с длинными зубьями, а ручка для удержания всего устройства находится сверху.

Недостаток этой модели — тонкая металлическая ручка, которую неудобно держать в руках и которая быстро натирает мозоли.

Главный рабочий орган у такого устройства — именно гребень. Длина его зубьев составляет 10-20 см, чтобы одним движением можно было захватить и «прочесать» целый куст брусники. Расстояние между зубьями — примерно 4-5 мм. Именно в такие просветы легко проходят листья и стебли куста, но уже не помещаются ягоды.

Практика показывает, что комбайн для брусники подходит также для сбора клюквы, толокнянки, а также крупных ягод черники и голубики. Мелкая черника проходит между зубьями и легко давится. Другие ягоды — земляника, морошка, смородина — такими гребенками не убирается, поскольку листья их кустов очень велики и не проходят между зубцами.

Приемное отделение устройства глухое, в нём скапливаются ягоды, сорванные гребнем.

При работе сборщик держит совок в руке, заводит гребень к основанию куста и просто поднимает его вверх. Стебли, ветви и листья при этом проходят между зубьями, а ягоды срываются и скатываются в глубину приемной камеры. С той или иной периодичностью сборщик высыпает ягоды из комбайна в ведро или корзину.

Таким образом получается снять ягоды с одного куста за несколько секунд. При ручном сборе на эту же операцию уходит не менее минуты.

В хорошо продуманных комбайнах гребень не имеет острых режущих кромок и потому не царапает стебли растения и не обрывает листья. Даже края зубцов в них скругленные и не царапают стебли. То есть в хорошем случае инструмент безвреден для кустов брусники. Во многих же случаях, когда такие приспособления изготавливаются своими руками, в них имеются опасные для растений участки, из-за которых и происходит повреждение кустов.

Такие устройства изготавливаются многими производителями и, следовательно, имеют разный внешний вид и конструктивные особенности.

Например, в Карелии и Ленинградской области очень известны финские комбайны MARJUKKA. Они изготавливаются из прочного пластика и потому достаточно легки, но при этом долговечны. На фото показан классический вариант такого устройства:

А здесь — модель для детей в виде лисички:

Её цена аналогична — 750 рублей.

Приспособления попроще могут изготавливаться из стали:

и иногда даже имеют не зубцы, а просто скругленную решетку в передней части:

Именно такие модели считаются наиболее безопасными. Уже такие варианты:

…срывают большое количество листьев, которые не проходят между зубцами. Именно эти комбайны и их аналоги считаются браконьерскими и именно с ними ведет борьбу министерство природных ресурсов. И именно они стоят дешевле (в пределах 300-400 рублей), за что и пользуются наибольшей популярностью у населения.

А на плантациях клюквы или черники используются уже настоящие передвижные комбайны:

Собственно, ручными комбайнами называют и именно такие ручные глубокие ковши с ручками. Тем не менее, по аналогичному принципу работают и иные устройства для сбора ягод, зачастую совсем не похожие на ковши.

Необходимые материалы и инструменты

Для изготовления самого простого собирательного устройства своими руками сперва следует подготовить ряд материалов и инструментов.

• Бутылка из прочного пластика. Наиболее простой вариант – это пластиковая бутылка из-под минеральной воды, но она не отличается прочностью и долговечностью. Лучше остановить выбор на вариантах от кетчупа или молока, кефира. Такие емкости имеют небольшой размер и при этом довольно широкие, что удобно при вытряхивании ягод.

• Острый нож. Можно использовать как обычный кухонный, так и канцелярский.

• Палка. Ее длина должна быть удобной для сбора ягод с куста.

• Веревка или скотч для крепления частей комбайна.

Изготовить ягодосборник можно и из металла. Для этого понадобятся немного иные рабочие инструменты.

• Листы стали. Желательно, чтобы они были новые и не имели повреждений. Из них делается корпус комбайна, а иногда и сам контейнер.

• Металлическая проволока должна быть прочной и не гнутся при контакте с ветками или грунтом. Она пойдет на изготовление гребенки, которая отвечает за срывание урожая с куста. При этом длину штырьков желательно выбирать в диапазоне от 10 до 15 см.

• Болты, гвозди, шурупы или другие элементы для крепежа.

• Ножницы по металлу. Позволят быстро и точно раскроить лист на необходимые части.

• Листы фанеры или пластика понадобятся для обшивки корпуса. Это необходимо, чтобы избежать повреждения ягод при сборе. Для этого также можно применять канистры, пластиковые бутылки или их обрезки.

• Дрель позволит с минимальными усилиями сделать отверстия для крепежа.

• Молоток. Особенно незаменим при обшивке контейнера фанерой.

Также нередко комбайны для сбора ягод можно изготовить из фанеры. В таком случае понадобится все то же, что и при создании комбайна из металла. Только основой станет не сталь, а фанерный лист.

Есть еще один вариант весьма простого комбайна, для которого понадобятся такие материалы и инструменты:

• деревянные шпажки для шашлыков отлично подойдут для гребенки;

• ветки дерева диаметром от 10 см берутся за основу;

• пила позволит от веток отделить круги нужного размера;

• дрелью и сверлом будут сделаны отверстия;

• стамеска пригодится для придания дереву оптимальной формы;

• клей даст возможность быстро и просто скрепить всю конструкцию.

Варианты инструмента с заслонкой

Пластиковые совки с удобной ручкой, позволяющие бережно собирать мелкие ягоды, не повреждая куст.

Cicle Жук 4607156361335

Плодосъёмник для сбора лесных ягод при помощи специальной гребёнки. Заслонка предотвращает выпадение накопленного продукта.

Преимущества:

закруглённые зубья для бережного сбора.

Отзывы:

Ирина Ерницкая	Мария Половцева
«Удобная штука для быстрого сбора ягод. Легко моется.»	«Изделие из качественного пластика, держится крепко. Если приноровиться и правильно пропускать ветку боком, то ягода собирается хорошо и быстро.»

Park

Устройство для сбора различных ягод с кустов: брусники, клюквы, черники. Изделие собрано из пластика и оборудовано заслонкой. Отверстия в нижней части позволяют избавиться от мелкого сора и листвы.

Преимущества:

• крепкий пластик;
• эргономичная форма.

Отзывы:

Леонид Акимичев:	Пётр Крахмалёв:
«Приобретал модель для черничных кустов. Совок недорогой и качественный, хорошо держит ягоду.»	«Лёгкий инструмент, благодаря заслонке можно не бояться случайно перевернуть – содержимое останется на месте. Значительно экономит время сборки урожая.»

Сравнительные характеристики моделей

Модель	Cicle Жук 4607156361335	Park
Длина, мм	230	235
Ширина, мм	150	146
Материал	Пластик	Пластик
Цена, р	250	350

Выбирая плодосъёмник для сада стоит учитывать вид фруктов и ягод, которые планируется собирать. Для высоких деревьев следует подобрать модели с телескопическими штангами оптимальной длины. Предпочтение лучше отдавать изделиям с более безопасной и щадящей пластиковой конструкцией, чтобы избежать повреждения веток.

Рейтинг плодосъёмников в виде чаши

Это наиболее популярный и распространённый вариант сборщика у дачников. Устройства обычно комплектуются раздвижными штангами и деревянными черенками различного размера.

Park 90482

Пластмассовый сборщик фруктов в виде чаши высотой в 16 см, обрамлённой лепестками. Может крепиться на деревянный или пластиковый черенок. Захваченные плоды срываются путём поворота изделия вокруг своей оси и подрезки плодоножки лепестками.

Преимущества:

удобство в работе;

Недостатки:

хлипкий материал конструкции.

Отзывы:

Виктория Семёнова	Роман Далматов
«Изделием комфортно пользоваться, но оно быстро сломалось – пластик довольно хрупкий.»	«Дешёвое и функциональное приспособление. Можно купить сразу несколько штук про запас. Работать с ним одно удовольствие.»

NN МИ 64436

Насадка в форме корзинки с 8 заострёнными резаками для снятия фруктов с деревьев. Изготовлена из пластика, поставляется без штанги.

Преимущества:

• низкая стоимость;
• бережное действие.

Отзывы:

Константин Муравьёв	Ольга Акулич
«Нужная вещь, захватывает за раз по два яблока. Легко подобрать подходящий черенок.»	«Приобрели этот инструмент для дачи. Стоит копейки, а польза огромная, собирает урожай бережно, не нанося вред дереву.»

Сравнительные характеристики моделей

Модель	Park 90482	NN МИ 64436
Черенок в сборке	Нет	Нет
Диаметр, см	11	13
Материал	Пластик	Пластик
Цена, р	41	29

Правила сбора ягод

В 2015 году в ряде областей были вынуждены временно запретить использование комбайнов и установить строгие требования к этим приспособлениям. Проблема была в том, что при несоблюдении расстояния между зубцами легко травмировать ягодный куст и лишиться урожая на следующий год. В 2021 приспособление для сбора ягод вновь разрешили к применению, сформулировав требования к сбору, которые следует соблюдать всем:

1. Расстояние между зубцами должно быть 5—6 мм, не меньше. Тогда ветки и листья куста остаются неповрежденными, а ягоды аккуратно снимаются и попадают в задний отсек совка.
2. Кустик необходимо придерживать, чтобы не травмировать корни.
3. «Прочесывать» куст нужно аккуратно, чтобы не оборвать молодые побеги и, по возможности, листья.

Какое-то количество листьев неизбежно попадет в совок для сбора ягод, но это существенно лучше, чем если бы оставался голый куст. В целом, следует собирать так, чтобы минимизировать ущерб, наносимый кусту. Это в первую очередь в интересах самого ягодника — сохранить урожайный участок для сбора на следующий год.

Также напомним общие правила сбора черники и брусники:

1. Выбрать сухую погоду — влажные ягоды легко повреждаются, да и собирать в сыром лесу не очень приятно.
2. Для сбора лучше всего подходят молодые кусты, возраст которых не превышает 10 лет. Их легко узнать по тонким зеленым веткам и крупным сладким ягодам.
3. Старые кусты — большие, раскидистые, ягод на них много, но они мелкие. Возраст таких кустов может достигать 40 лет.
4. Для сбора используются эмалированные, пластиковые или деревянные (плетеные) емкости. Емкость не должна окисляться (алюминиевые — не годятся). Стекло подходит по санитарным показателям, но может легко разбиться. При незапланированном сборе можно использовать нелиняющую ткань (платок, чистую сумку), но нужно учитывать, что ягоды оставят на ней трудновыводимые пятна.
5. Не стоит пересыпать собранный урожай из одной емкости в другую, так как ягоды могут помяться.
6. Перед обработкой ягоды перебирают, чтобы удалить мусор: листья, мох, хвою, случайно попавших насекомых.
7. Моют чернику и бруснику аккуратно, не травмируя ягоды. В идеале — в дуршлаге или сите под струей воды.

Обязательно почитайте: Чизельный культиватор для обработки почвы

Следование этим несложным правилам обеспечит высокое качество сбора, поможет сохранить урожай и сбережет природу.

Изготовить комбайн можно самостоятельно

Ручные виды

Их называют также хапуга, совок, ручной комбайн или плодосборник. Чаще используются для сбора диких ягод: черники, брусники, клюквы.

На садовом участке им собирают чёрную, красную и белую смородину, крыжовник.

Для работы ручными плодосборниками нужна сноровка. Подцепить ягоды, не повредив ветки и стебель, сразу не у каждого ягодника получится.

Небольшое количество листков в любом случае попадает внутрь ковша. Стебли и сам куст остаются на месте без повреждений. Навык аккуратного сбора ягод вырабатывается постепенно.

Конструкция

Иногда добавляют заслонку, которая при опускании не даёт ягодам выкатываться обратно наружу из ковшика. В некоторых моделях добавлен плотный мешочек, который крепится к задней стенке ковшика. Ягоды, попавшие в мешок, не высыпаются обратно. Гребень крепится к нижнему краю ковша.

Ручка располагается на противоположной стенке. Размер зубьев и расстояние между ними зависит от вида ягод, для сбора которых предназначен прибор. Зубья имеют разную форму: плоские, круглые, загнутые или прямые, слегка заостренные на конце либо притупленные. Зазоры между ними могут быть от 3мм или больше.

Из каких материалов производят

По материалам изготовления все ручные комбайны делятся на

• пластиковые;
• металлические;

Пластиковые комбайны лёгкие, весят от 100 до 300 г. Ручка не давит на ладонь и не натирает мозоли. Отлично подходит детям. Они с удовольствием пользуются возможностью быстро и без усилий собирать любимые ягоды. Сомнение вызывает хрупкость материала: гребень сломается, если случайно приложить лишние усилия.

Плодосборник из металла надёжен, зубья гребёнки не сломаются от малейших перегрузок. Вес около 600г доставит определённые неудобства при долгом сборе урожая.

Следует обратить внимание на усовершенствование ручки: чтобы удобнее удерживать ковш, намотайте на неё ткань или изоленту. Тогда даже долгое использование не повредит ладони.

Модели ручных комбайнов

Предназначенные для сбора черники, брусники, клюквы, смородины, крыжовника ручные ягодосборники представлены различными моделями.

Отечественные «Жук» и «Гардения», самые популярные виды ручного пластикового комбайна. К достоинствам относят наличие заслонки, фигурную ручку, и мелкие отверстия в днище ковша, через которые мелкие ветки и листья падают наружу. Средняя цена 300 руб.

Вариант «Жук профи». Широкое входное отверстие увеличено почти в два раза. Количество собранных ягод возрастёт, а время, потраченное на эту работу, уменьшится.

«Marjukka» и «Kaisa»из Финляндии. Прибор из пластика дороже российского аналога. Есть отверстия в дне контейнера, позволяющие мусору, попавшему внутрь вместе с ягодами, высыпаться из ковша. Прорезиненная ручка не скользит, плотно прилегает к руке. Изготовители предлагают и детские варианты в виде игрушечного бегемотика, раскрывающего пасть. Есть модификации с мешочком. Цена от 600 до 1200 руб.

Комбайны «Черника», «Клюква» созданы с учётом размера, кучности кустов и других особенностей ягоды, предназначенной для сбора. Корпус и зубья из нержавеющей стали прочные, выдерживающие большие нагрузки. В продаже можно найти различные модификации данных моделей с заслонкой или без неё. Есть модели с контейнером-мешочком. Стоимость от 600 до 1800 руб.

«Торопушка» отличается длинным рукавом для складирования ягод и отсутствием отдельно торчащих зубьев. Металлическая конструкция ковша укорочена, тем самым вес становится легче. Зубья закрыты вертикальными перегородками. Аккуратно поддевая ягоды, ловким движением насадка поднимается вверх, и собранные плоды попадают в длинный мешочек. По мере заполнения ягоды высыпают в ведро или другую ёмкость. Ценовой диапазон 1200-2600 руб.

Как сделать своими руками

Умельцы с лёгкостью изготавливают ягодосборники своими руками, используя подручные материалы. Берётся металлический лист, сгибается в форме буквы «П» и крепится к дну. В днище пробиваются отверстия, через которые будет вываливаться мелкий мусор.

По желанию к задней стенке привязывается брезентовый мешочек. На противоположном отверстии к дну закрепляется гребень. Зубчики гребня можно сделать из толстой негнущейся проволоки. Расстояние между зубьями зависит от размера ягод. Корпус можно выпилить даже из дерева, но учитывайте, что конструкция будет тяжёлой.

Некоторые изобретательные мастера приспосабливают к сбору ягод даже пластиковые бутылки, дорабатывая конструкции под свои потребности.

Плюсы и минусы

Плюсы ручных ягодосборников:

• экономичная стоимость;
• небольшой вес;
• компактность;
• подходят для детей.

Минусы:

• постоянные наклоны к каждому кусту, физическая нагрузка;
• требуется определённая сноровка, которая вырабатывается не сразу.

Правила использования инструмента

Любой ручной комбайн осуществляет варварский сбор клюквы

Важно постараться аккуратнее счищать ягоды с веточек, иначе следующим сезоном хорошего урожая можно не дождаться. Сбор начинают, когда урожай полностью созреет. Недоспелая клюква плохо отрывается от плодоножки

Лишние усилия повредят ветки. Забившуюся листвой расческу своевременно очищают. Уменьшение зазора между зубьями аналогично травмирует растение, счищаемая клюква раздавливается, ягода становится непригодная к употреблению

Недоспелая клюква плохо отрывается от плодоножки. Лишние усилия повредят ветки. Забившуюся листвой расческу своевременно очищают. Уменьшение зазора между зубьями аналогично травмирует растение, счищаемая клюква раздавливается, ягода становится непригодная к употреблению.

Совет! Застрявшие в зазорах расчески листья не стоит спешить выбрасывать. Из них получается вкусный, полезный чай.

Инструкция по изготовлению

Сделать самостоятельно ягодосборник очень просто. Самым простым вариантом является стакан из бутылки.

Сперва на бутылке отмечается место, где будет располагаться отверстие.

Далее фиксируется палка к инструменту так, чтобы ее конец доставал до дна пластиковой тары, а другим краем выступал наружу.

Согласно отметке, нанесенной ранее, делается отверстие в форме квадрата.

Со стороны дна нужно вырезать крупные зубцы.

Также можно изготовить ручной комбайн для сбора ягод из металла.

Сначала делается бумажная выкройка деталей согласно чертежам. Исключением является только проволочные элементы.

Затем из стального листа надо вырезать дно инструмента, а также корпус.

Из отдельного листа стали делается отсекатель. Для этого надо замерять ширину, которая равна ширине приемника для ягод, а затем загнуть один край стали.

На одной из сторон получившегося отсекателя делаются отверстия с диаметром, равным диаметру проволоки. Расстояние между ними должно составлять 4–5 мм.

Теперь надо нарезать проволоку на куски длиной по 10 см и вставить в получившиеся отверстия. Далее их фиксируют или при помощи сварки, или просто загибают молотком. Также есть вариант закрепить посредством деревянной рейки.

Концы граблей, получившиеся таким образом из проволоки, надо загнуть до образования бортика. Это позволит ягодам не скатываться.

Теперь можно собрать корпус, используя выбранные заранее крепежи.

Далее следует прикрутить полученную гребенку к корпусу.

При желании корпус инструмента дополнительно обшивается деревом или пластиком. Такая мера позволяет повысить безопасность при работе и одновременно защищает кусты от нежелательных повреждений.

Ручка делается из стальной трубки или узкой пластины. Также можно использовать уже готовые ручки, к примеру, от старой двери или от строительной гладилки. Ее крепят при помощи сварки к верхней части корпуса или болтами, под которые отверстия сверлятся заранее. Сделать ручку менее скользкой можно, обмотав ее слоем изоленты.

Несложно сделать еще один вариант ягодосборника.

Для него надо сперва сделать пару одинаковых кругляшей из веток.

Далее на одном из получившихся деревянных кружков надо проделать отверстие, используя стамеску. Делается оно с отступом от края в один сантиметр.

Затем проводится шлифовка, чтобы убрать заусенцы.

Теперь делается гребенка. Для этого в кругу надо просверлить дырки окружностью, равной диаметру шпажек для шашлыка. Расстояние между ними должно составлять около 5 мм.

Аналогичные дырки делаются и на втором круге.

Далее оба круга кладут один на другой, чтобы все отверстия совпали. Вставляются шашлычные шпажки, и круги отводятся по ним на расстояние 15 см.

После этого каркас можно закрепить клеем.

Вариантов изготовления ягодосборника большое количество. Как видно из вышеприведенных инструкций, сделать правильно инструмент своими руками быстро и просто.

В следующем видео представлен один из вариантов изготовления ягодосборника своими руками.

Устройство для сбора клюквы стоя

Такое приспособление может сделать мастер, хорошо владеющий инструментами. Оно достаточно сложное, но зато им можно, не наклоняясь, собирать клюкву. Все детали короба выпиливают из куска толстой фанеры, планку гребенки тоже.

Гребенку делают просто:

• в планке просверливают ряд отверстий;
• нарезают проволоку на куски нужной длины;
• зубья фиксируют в отверстиях клеем.

Замечание!Чтобы клюква во время сбора не высыпалась, устанавливают подвижную пластину.

Заднюю стенку ковша делают составную, нижняя деталь подвижная. Ее крепят к верхней части на мебельные шарниры, к боковым стенкам фиксируют кусками резины. Такая конструкция позволяет стоя высыпать клюкву в ведро.

Для этого к крышке прикрепляют один конец веревки, второй привязывают к подвижной рукоятке, которую прикрепляют на болты к высокой ручке из 2-х пластиковых трубок. Их длину определяют опытным путем, чтобы сборщику было удобно.

В отверстия трубок забивают деревянные чопики, снаружи на саморезы прикручивают пластинки из фанеры. К коробу трубки прикрепляют с помощью мебельных уголков и болтов. Соединение получается подвижным, что очень удобно при сборе черники стоя. К верхней части трубок прикручивают узкую полоску фанеры − ручку. Ее обматывают мягкой тканью и изолентой.

Как и когда собирать чернику не повреждая ягодник: личные наблюдения

Я живу в средней климатической полосе, а о начале созревания черники сужу, наблюдая за плодами черной смородины на даче. Как только они начинают переходить из бурого в черный цвет, так сразу можно собираться в лес.

Происходит это обычно в конце первой недели июля. В это время черничник еще не полностью созрел, встречается много мелких и зеленых ягод. Собирать их механизированными приспособлениями не стоит: очень много отходов.

Листья (как и плоды) на кустарнике держатся очень прочно и, попадая между зубьями, давят и деформируют ягоды, а, отрываясь от веточек, сильно затрудняют сбор. Мусор пропитывается соком, плохо отделяется.

В этот период времени я рекомендую отказаться от каких-либо механизмов и собирать ягоду только руками. У меня небольшая скорость: получается в среднем чуть больше чем 1 литр за час, но для домашних заготовок и потребления вполне достаточно, а продажей я не занимаюсь.

Ускоряют в это время сбор:

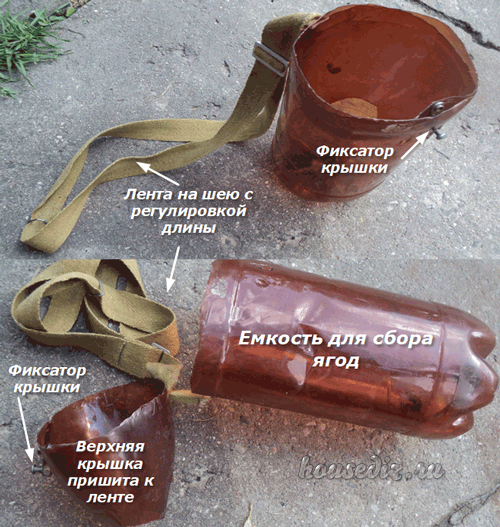

1. емкость для ягод, изготовленная по принципу чернильницы непроливашки, ленту которой вешаю на шею;

стаканчики на пальцы каждой кисти, экономящие движения рук ягодника к емкости.

Оптимальным временем сбора механизированными приспособлениями считаю конец июля и август: черничник набирает силу, а плоды, достигая максимальной величины и наибольшего количества витаминов, отличаются приятным вкусом.

Под этот период я и делаю свои механизированные приспособления. Сейчас не проблема купить комбайн для черники заводского изготовления. Но сделать его своими руками с учетом своих индивидуальных способностей домашнему мастеру престижно.

При этом надо учесть ряд технических особенностей, учитывающих физические свойства зрелой ягоды. К ним я отношу:

1. размер плода;
2. усилие отрыва от плодоножки;
3. состояние сока и прочность оболочки на смятие;
4. наличие мусора.

Как размер плода влияет на конструкцию съемника

Зрелая черничная ягодка обычно превышает в диаметре 6 мм.

Этот показатель я учитываю промежутком между зубьями комбайна, выбирая его не менее 5 мм. Он позволяет:

• отсекать часть недоразвитых плодов, листочки, хвою, прочий мусор;
• собирать только созревшие сортовые ягоды;
• не повреждать кустарник.

Какая форма зуба безопаснее отрывает чернику от плодоножки

Среди комбайнов, выпускаемых промышленным способом, преобладают конструкции с зубьями, выполненными из круглой проволоки.

Их удобнее делать таким способом, но это не очень хорошо сказывается при отрыве ягоды от плодоножки. Показал этот процесс на рисунке. Делюсь своими наблюдениями.

У круглого зуба плод затягивается в углубление, показанное пунктирными линиями и немного сминается. Плоская же поверхность сразу отрывает ягодку от плодоножки, меньше деформируя ее.

При этом важно на концах избегать острых граней, которые могут продавить тонкую оболочку. Делаю это формированием очень маленькой фаски на ребрах. Ширина зубца тоже сказывается на работе приспособления

Узкий профиль лучше входит между веточками и листочками, меньше создает их скопление. Это снижает образование мусора в зазорах, не так травмирует созревшие плоды и сам черничник

Ширина зубца тоже сказывается на работе приспособления. Узкий профиль лучше входит между веточками и листочками, меньше создает их скопление. Это снижает образование мусора в зазорах, не так травмирует созревшие плоды и сам черничник.
